Палатка лагерная солдатская

Палатка ПЛС ТУ 8586-001-00303516-93 (Палатка Лагерная Солдатская) Армейская палатка ПЛС представляет собой палатку легкого типа на 10 человек Палатка однослойная и не предназначена для использования в осенне-зимний период.Палатка ставится на предварительно изготовленное «гнездо».Палатка ПЛС имеет четырех скатную крышу, наклонные стенки, один вход, который закрывается подзором и на клеванты. Комплектация: Наружный намет (полотно палаточное арт. 19-ЕХ), колья, стойки и оттяжки. Упаковка палатки: мягкая часть в матерчатый тюк, колья в деревянный ящик, стойки связываются отдельно. Общая площадь палатки по полу 16,50 м.кв.

Вместимость палатки:
1. При размещении людей на отдельных кроватях: 4-6 человек;
2. При размещении на общем настиле: 8-10 человек;

Комплектация:
1.Намёт палатки - 1 шт.,
- деревянные стойки боковые - 4 шт.,
- деревянная стойка средняя - 1 шт.,
- колья металлические (уголок стальной равнополочный 40х40х5) - 4 шт.,
- веревочные оттяжки - 4 шт.,

Основные размеры палатки:
- длина 4,07 м.
- ширина 4,07 м.
- высота боковой стенки 1,75 м.
- высота по гребню 2,75 м.
- площадь пола 16,50 м.кв.


 Вес и упаковка:

1. Наружный намет - 9 кг. Сворачивается и перевязывается веревкой,
2. Веревочные оттяжки - 1 кг.
3. Центральная стойка - 2 кг. Складывается в пачку и связывается веревкой
4. Стойки боковые - 6 кг.
5. Колья металлические - 6 кг. Укладываются в деревянный ящик
6. Упаковочная тара - 5 кг.
Общий вес палатки с упаковкой: 27 ± 5 кг.

ИНСТРУКЦИЯ

по эксплуатации и установке палатки лагерной солдатской ТУ 17 РСФСР 13-7257-88

1. Порядок установки палатки.

Палатка лагерная солдатская может быть установлена с использованием гнезда и без не­го.

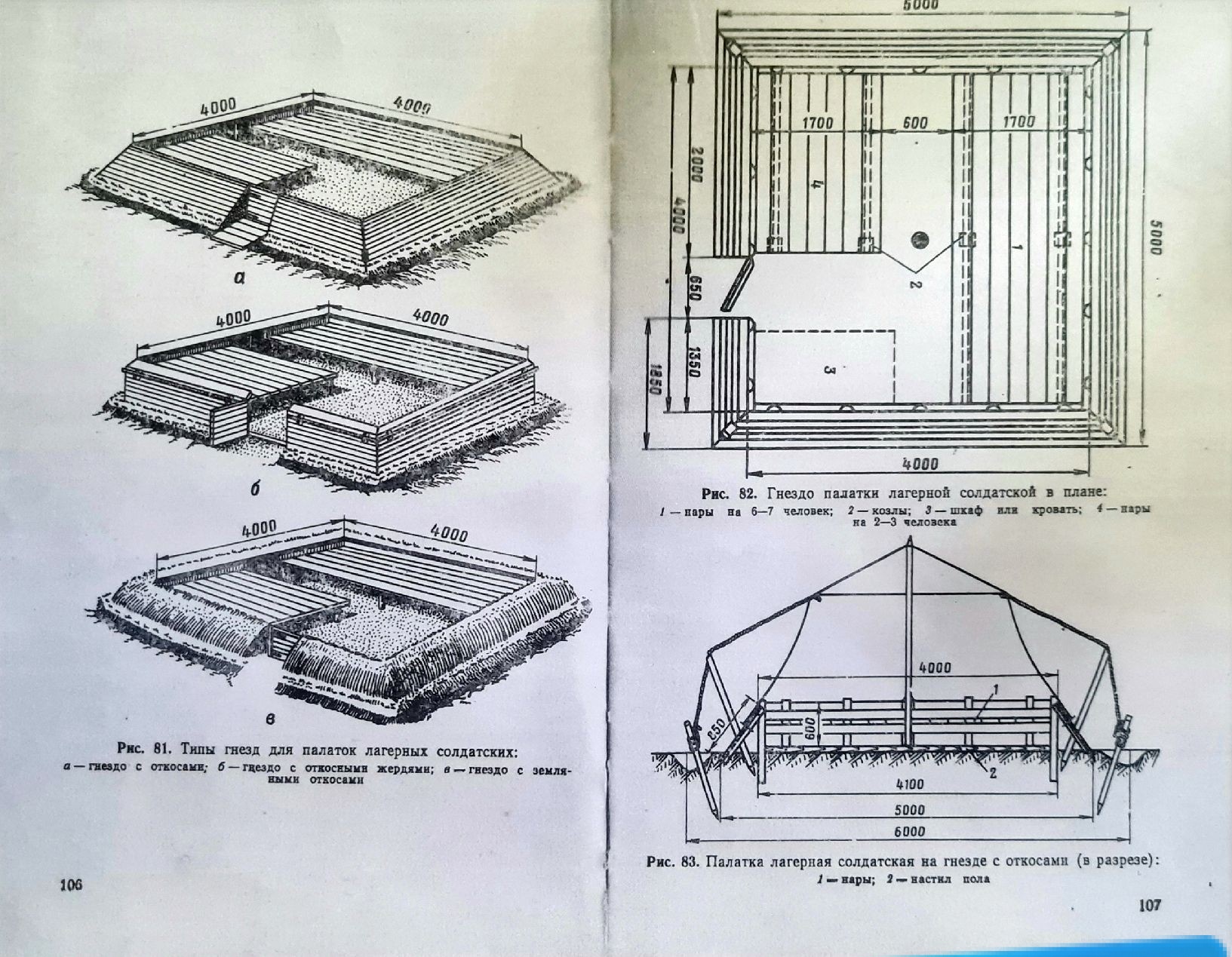

Гнездо для установки палатки лагерной солдатской должно иметь линейные размеры 4x4 м. Стенки гнезда должны быть откосыми высотой 0,6 м от пола. Они могут изготовляться из досок, жердей и быть земляными.

Со стороны входной линейки на расстоянии 1,35 м от правого угла гнезда делается вход шириной 0,65 м с дверкой.

Для того, чтобы в палатку не затекала дождевая вода земляной пол гнезда должен быть приподнят на 10—15 см. Для стока дождевой воды по периметру гнезда на расстоянии 20— 25 см от него необходимо вырыть канавку глубиной 20—25 см и шириной 25—30 см.

2. Установка палатки лагерной солдатской на гнездо.

Развернуть намет палатки так, чтобы вход палатки приходился против входа в гнездо.

Прикрепить веревочные оттяжки за отверстия на углах

Для этого один конец от­тяжек пропустить в шлевку клапана, а затем продеть в угловое отверстие и завязать на этом конце узел.

На расстоянии 0,5—1,0 м от каждого угла палатки вбить в землю колья, наклонив их в сторону от палатки. По углам палатки поставить стойки так, чтобы они острым концом упира­лись в основание гнезда, а косой срез на верхнем конце стоек был обращен наружу.

Поставить среднюю стойку и закрепить оттяжки палатки за колья. Для этого заточенный конец средней стойки вставить в отверстие на вершине намета, затем стойку с наметом под­нять и поставить вертикально.

Натянуть оттяжки, положив их на желобок косого среза верхнего конца угловых стоек и закрепить оттяжки, намотав их на колья так, чтобы концы оттяжек не касались земли.

Прикрепить низ палатки имеющимися петлями к гнезду. Установленная палатка должна быть натянута равномерно, без перекосов, морщин и провисания.

При установке палатки на землю без гнезда последовательность установки не меняется, но в этом случае стойку палатки необходимо врыть в землю на 0,5 м.

Снятие палатки производится в порядке, обратном установке. Палатку следует снимать в сухую погоду, очищая от пыли, грязи и сора. При снятии палатки в сырую погоду перед закладкой палатки на хранение ее необходимо просушить.

Богородская тип. Зак. 8739, тир. 4500, 14.12.88.
